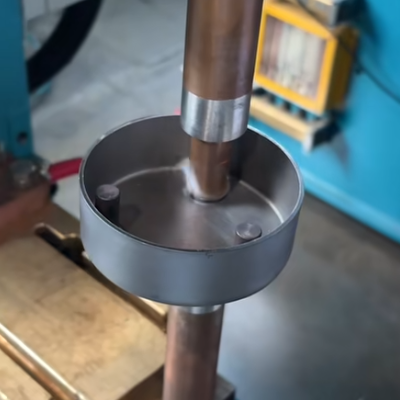

په عصري صنعتي تولید کې،د مقاومت ځای ویلډینګ(RSW) د سټینلیس سټیل اجزاو سره یوځای کیدو لپاره اصلي پروسه ده ، چې په پراخه کچه په مهم سکتورونو کې کارول کیږي لکه اتومات ، فضا ، د کور وسایل ، او دقیق فلزي تولید. سټینلیس سټیل ، په ځانګړي توګه د اسټینیټ درجې (د مثال په توګه ، 304, 316) د ځانګړي فزیکي او کیمیاوي ملکیتونو له امله د ځای ویلډینګ پروسې ته ځانګړي ننګونې وړاندې کوي.
دا لارښود د سټینلیس سټیل سپاټ ویلډینګ ماسټر کولو لپاره هراړخیز، ژوره-او عملي لارښود چمتو کوي، د تخنیکانو او انجینرانو سره مرسته کوي چې د اصلي پیرامیټونو په کنټرولولو سره د باثباته، لوړ-کیفیت ویلډ جوینټونه ترلاسه کړي.
I. ځانګړې ننګونې او "لوړ-اوسني، لنډ-وخت" ستراتیژي
د ساده کاربن فولادو په پرتله، سټینلیس فولاد د لوړ بریښنا مقاومت او ټیټ حرارتي چالکتیا لخوا مشخص شوی. پداسې حال کې چې دا ملکیتونه د RSW بریالیتوب لپاره کلیدي دي، دوی ځانګړي ننګونې هم معرفي کوي:
- 1.لوړ مقاومت: سټینلیس سټیل د کاربن فولاد په پرتله شاوخوا شپږ ځله بریښنایی مقاومت لري. دا پدې مانا ده چې دا د ورته اوسني ان پټ لپاره د پام وړ ډیر تودوخه تولیدوي.
- 2.ټيټ حرارتي چلښت: د تودوخې ضایع کول ضعیف دي، چې په ویلډ زون کې د تودوخې ډیر غلظت لامل کیږي. دا کولی شي د لوی ویلډ نوګیټ، د غلو دانو جوړښت، او سخت اخراج (سپیټر) پایله ولري.
- 3.د کاربایډ د ورښت خطر: Austenitic سټینلیس فولاد، کله چې د 450 درجې څخه تر 850 درجو پورې د حساس کولو تودوخې درجې کې د اوږدې مودې لپاره ساتل کیږي، کولی شي د غنمو په سرحدونو کې د کرومیم کاربایډ باران تجربه کړي. دا پدیده چې د Intergranular Corrosion (یا "ویلډ تخریب") په نوم پیژندل کیږي، په جدي توګه د موادو د زنګ مقاومت سره موافقت کوي.
د دې ننګونو د لرې کولو لپاره، د سټینلیس سټیل ځای ویلډینګ عموما د "لوړ-اوسني، لنډ- وخت" (HCST) مهالویش کاروي. د دې پیرامیټر ترکیب په چټکۍ سره د خټکي تودوخې ته رسي ترڅو د ویلډ نګټ رامینځته کړي او ګړندي یخ کول ډاډمن کوي مخکې لدې چې تودوخه د حساس کولو حساس حد ته توزیع شي. دا د کاربایډ باران کموي، په دې توګه د ګډ کنډک مقاومت او میخانیکي ځواک ساتي.

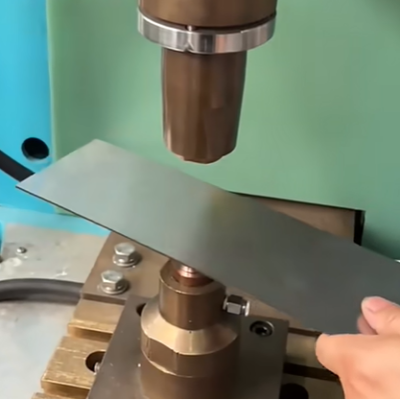

II. د ویلډینګ څلور مرحلې او د کنټرول نقطې
یو کامل ځای ویلډ ګډ په څلورو پرله پسې مرحلو کې د دقیق کنټرول له لارې ترلاسه کیږي. هره مرحله د وروستي ویلډ کیفیت په ټاکلو کې مهم رول لوبوي.
| د سټیج نوم | اصلي عمل | موخه او دنده | د کلیدي کنټرول پیرامیټونه |
| 1. د ځړولو وخت | الیکټروډونه راښکته کیږي او د یو ټاکل شوي ځواک سره د ورک پیسونه بندوي. | د شیټونو تر مینځ د هوا تشې له منځه وړي، د نږدې اړیکو ډاډمن کول؛ د ویلډینګ په جریان کې د اخراج (سپیټر) مخه نیسي ، او د یونیفورم اوسني توزیع تضمین کوي. | د الکترود ځواک: معمولا 0.3-0.5 MPa (یا لوړ)؛ د فشار وخت: 0.1-0.3 ثانیې، د موادو ضخامت او ماشین غبرګون پورې اړه لري. |
| 2. د ویلډ وخت او اوسنی | د لوړ- شدت ویلډینګ جریان پلي کیږي. | په انٹرفیس کې جول تودوخه تولیدوي ترڅو د فلزي فلزي زون (ویلډ نګیټ) رامینځته کړي. | ویلډ اوسنی: 7.5-15.5 kA (د شیټ ضخامت پورې اړه لري)؛ د ویلډ وخت: 0.2-0.5 ثانیې (یا 3-20 دورې)، د چټک بشپړولو لپاره د HCST مهال ویش کارول. |
| 3. وخت ونیسئ | اوسنی ودریږي، مګر د الکترود ځواک ساتل کیږي. | ویلډ نګټ ته اجازه ورکوي چې د کنټرول شوي فشار لاندې ټینګ شي، د انقباض نیمګړتیاوو او درزونو مخه ونیسي؛ ژور مایکرو جوړښت تضمینوي. | وخت ونیسئ: معمولا د ویلډ وخت 1.5-2 ځله، ډاډ ترلاسه کړئ چې نوګیټ په بشپړه توګه یخ شوی او ټینګ شوی. |
| 4. بند وخت | الیکټروډونه لومړني حالت ته راګرځي، د راتلونکي ویلډ لپاره چمتو کوي. | الکترودونو او ورک پیسونو ته اجازه ورکوي چې یخ شي، د مطلوب تودوخې ساتل؛ سیسټم د راتلونکي ویلډینګ دورې لپاره بیا تنظیموي. | د بند وخت: باید دومره اوږد وي ترڅو ډاډ ترلاسه شي چې الیکټروډ او د ورک پیس تودوخې د اجازې حد کې پاتې کیږي. |
III. د اصلي پیرامیټر اصلاح او مستند ډیټا حواله
د ویلډینګ پیرامیټرونو دقیق ترتیب د سټینلیس سټیل بشپړ جوړیدو لپاره مرکزي دی. د سټینلیس فولادو لوړ مقاومت له امله ، د اړتیا وړ جریان او ځواک عموما د ورته ضخامت کاربن فولادو څخه لوړ دي.
1. د الکترود ځواک
سټینلیس فولاد په لوړ حرارت کې لوړ ځواک لري. د دې لپاره چې د ورک پیسونو تر مینځ ټینګ تماس ډاډمن شي او په لوړه تودوخه کې د اخراج مخه ونیسي ، د الیکټروډ ځواک باید د کاربن فولاد لپاره کارول شوي شاوخوا 20٪ څخه تر 50٪ لوړ وي.
- معیاري حد: 0.3–0.5 MPa (نږدې. 300–500 N/mm²).
- عملي مشوره: د پتلو شیټونو لپاره (له 1mm څخه لږ یا مساوي)، ځواک باید د هوا تشو له مینځه وړلو لپاره کافي وي؛ د غټو شیټونو لپاره، په مناسبه توګه ځواک زیات کړئ ترڅو د مؤثره نوګټ جوړښت ډاډمن شي او د تودوخې مخه ونیسي.
2. د ویلډینګ اوسنی
د ویلډینګ اوسنی خورا مهم پیرامیټر دی چې د ویلډ نګټ اندازه او ځواک اغیزه کوي. د سټینلیس سټیل ځای ویلډینګ د ګړندي تودوخې او خولۍ ترلاسه کولو لپاره لوړ جریان ته اړتیا لري.
- اساسی ترتیب: 7.5-15.5 kA، د شیټ ضخامت پورې اړه لري.
- مشاهده او تعدیل: که چیرې ډیر سپیټر واقع شي، لومړی هڅه وکړئ چې د الکترود ځواک زیات کړي. که چیرې سپیټر دوام ومومي، په جریان کې یو څه کمښت په پام کې ونیسئ. که چیرې د ویلډ نګټ اندازه کافي نه وي ، اوسني اندازه زیاته کړئ.
3. د ویلډ وخت
د ویلډ وخت باید د امکان تر حده لنډ وي ترڅو د تودوخې{0}}د اغیزمنې سیمې (HAZ) عرض کم کړي او د سټینلیس سټیل حساسیت مخه ونیسي.
- پتلی مواد (له 1mm څخه کم یا مساوی): د 3-8 دورې کارول وړاندیز شوی (په 60Hz کې نږدې. 0.05–0.13 ثانیې).
- ضخامت لرونکي توکي: تر 10-20 دورې (0.17-0.33 ثانیو) پورې وغځول شي.
4. د سپاټ ویلډینګ سټینلیس سټیلونو لپاره وړاندیز شوي تمرینونه (AWS جدول 3)
| د شیټ ضخامت "T" (په کې) | د شیټ ضخامت "T" (mm) | د الکترود ځواک (lbs) | د الکترود ځواک (kN) | د ویلډ وخت (سایکل @ 60 Hz) | ویلډ اوسنی (تقریبا kA) | من د شین ځواک (lbs) | من د شین ځواک (kN) |
|
0.010 |
0.25 | 230 | 1.02 | 3 | 3.0 | 130 | 0.58 |
| 0.021 | 0.53 | 400 | 1.78 | 5 | 4.7 | 330 | 1.47 |
| 0.031 | 0.79 | 600 | 2.67 | 7 | 6.5 | 600 | 2.67 |
| 0.040 | 1.02 | 750 | 3.34 | 8 | 7.5 | 900 | 4.00 |
| 0.050 | 1.27 | 900 | 4.00 | 10 | 8.5 | 1270 | 5.65 |
|
0.062 |
1.57 | 1100 | 4.90 | 12 | 9.5 | 1700 | 7.56 |
| 0.078 | 1.98 | 1400 | 6.23 | 14 | 11.0 | 2400 | 10.68 |
| 0.094 | 2.39 | 1700 | 7.56 | 16 | 12.5 | 3200 | 14.23 |
| 0.125 | 3.18 | 2300 | 10.23 | 20 | 15.5 | 5000 | 22.24 |
یادونه: ډاټا میټریک واحدونو ته بدله شوې (1 انچ ≈ 25.4mm، 1 lb ≈ 4.45N، 1 kN ≈ 225 lbs) او ګرد شوی. د 300 لړۍ اسټینیټیک سټینلیس سټیلونو لپاره د تطبیق وړ.
IV. د تسلسل لپاره تجهیزات او د مصرف وړ مدیریت
حتی د سم پیرامیټر تنظیماتو سره ، د تجهیزاتو ضعیف ساتنه کولی شي د متضاد ویلډ کیفیت لامل شي.
1. د الکترود انتخاب او ساتنه
الکترود د ځای ویلډر زړه دی، او حالت یې مستقیم د اوسني کثافت او تودوخې ویش ټاکي.
- د موادو انتخاب: د کرومیم مسو (کلاس 2) یا د المونا مسو (کلاس 3) الیکټروډونه وړاندیز کیږي. دا مواد د لوړ چالکتیا او سختۍ وړاندیز کوي، په مؤثره توګه د اوسني لیږد او د تودوخې لوړ خرابوالی په وړاندې مقاومت کوي.
- د ټیپ شکل: گنبد یا فلیټ لارښوونه معمولا کارول کیږي. د گنبد لارښوونې یو ډیر مستحکم اوسني کثافت چمتو کوي مګر ګړندي اغوندي؛ فلیټ لارښوونه د تماس لوی ساحه لري، د ګنډو شیټونو لپاره مناسبه ده.
- د ساتنې پروتوکول: د الیکټروډ ډریسر منظم کارول لازمي دي ترڅو د اصلي ټیپ شکل او د تماس ساحه وساتي. الکتروډونه باید سمدلاسه بدل شي کله چې د ټیپ قطر د اصلي قطر 20٪ څخه ډیر وي، ځکه چې دا د اوسني کثافت کموي او د ناکافي ویلډ ځواک المل کیږي.
2. د یخولو سیسټم ساتنه
د سټینلیس سټیل ځای ویلډینګ پرمهال رامینځته شوي د لوړې تودوخې له امله ، د الیکټروډ کولنګ خورا مهم دی.
- د یخولو تودوخه: د یخولو اوبو لپاره مناسب داخلي تودوخه باید د 5 درجو او 30 درجو ترمنځ وساتل شي.
- د جریان تایید: د کولنټ جریان کچه باید په میاشت کې تایید شي ترڅو ډاډ ترلاسه شي چې دا د تولید کونکي لږترلږه اړتیاوې پوره کوي. کافي یخ کول د الکترود ژوند اوږدوي او د ورک پیس سطح د ډیر تودوخې مخه نیسي.
- د ژمي ساتنه: په سړه هوا کې، د یخولو سیسټم باید وچ شي یا د انټي فریز څخه ډک شي کله چې د پایپونو او الکترود هولډرونو د کنګل کیدو مخه ونیسي.
V. د کیفیت تضمین او د ستونزو حل کول
د لوړ-کیفیت ویلډینګ د کیفیت کنټرول سخت پروسې او د ګړندي ستونزو حل کولو وړتیا ته اړتیا لري.
1. د کیفیت د تضمین تدابیر
- د پروسې تصدیق (ویلډ ټیسټینګ): د ویلډ ازموینې باید د موادو بستو بدلولو یا پیرامیټونو تنظیم کولو وروسته ترسره شي. د پیل ټیسټ یا چیزل ټیسټ د دې لپاره کارول کیږي چې وګوري چې ایا د ویلډ نګټ اندازه معیار سره سمون لري. د وړ نوګیټ قطر باید لږ تر لږه $\\sqrt{T}$ د شیټ ضخامت T ځله وي، یا په پورته جدول کې وړاندیز شوي ارزښتونو سره مطابقت ولري.
- بصری معاینه: د ویلډ ځای سطحه د ډیر انډینټیشن، سوځیدنې، یا سپیټر لپاره وګورئ. د سطحې لږ انډینټیشن نورمال دی، مګر ډیر انډینټیشن ډیر فشار یا جریان په ګوته کوي.
- د پیرامیټر اسناد: د هر وړ ویلډینګ مهالویش تفصيلي ریکارډونه{0}}پشمول د موادو، ضخامت، الکترود ډول، اوسنی، وخت، او ځواک-باید وساتل شي ترڅو د تولید تکرار یقیني شي.
2. د عام غلطۍ ستونزې حل کول او عملي مشوره
| د خطا نښې | احتمالي لامل | عملي مشوره |
| نیمګړی نوګیټ/ ټیټ ځواک | د ویلډ جریان ډیر ټیټ یا د ویلډ وخت ډیر لنډ. | د 5٪ – 10٪ لخوا جریان زیات کړئ، یا یو څه د ویلډ وخت وغزوئ. د اغوستل شوي الکترود لارښوونو لپاره وګورئ، کوم چې د اوسني کثافت خپروي. |
| ډیر سپیټر/سوځول-له لارې | د ویلډ جریان ډیر لوړ یا د الکترود ځواک ډیر ټیټ. | لومړی، د الیکټروډ ځواک زیات کړئ (10%-25٪) ترڅو د فلزي فلز ایستلو مخه ونیسي؛ که غیر موثر وي، نو د ویلډ جریان کم کړئ. |
| الیکټروډ چپک کول / شدید نښه کول | د ویلډ جریان ډیر لوړ یا ناکافي الیکټروډ یخ کول. | د کولنټ جریان او تودوخې چیک کړئ؛ د الکترود لارښوونو جامې یا بدل کړئ؛ یو څه اوسنی کم کړئ یا د ساتلو وخت زیات کړئ. |
| نامناسب پایلې | د سطحې ضعیف پاکوالی یا د بریښنا رسولو بې ثباته ولتاژ. | ډاډ ترلاسه کړئ چې د ورک پیس سطحونه د تیلو او پیمانه څخه پاک دي؛ د ځای ویلډر د ان پټ ولټاژ ثبات تایید کړئ؛ د الکترود ځواک سیسټم ثبات چیک کړئ. |
پایله
د سټینلیس سټیل ځای ویلډینګ ماسټر کول یو دقیق ټیکنالوژي ده چې د موادو ساینس ، بریښنایی انجینرۍ ، او میخانیکي کنټرول ترکیب کوي. د سټینلیس سټیل د مادي ملکیتونو په ژوره پوهیدو سره، په کلکه د سکوز-ویلډ-هالډ-د څلورو-مرحلې پروسې پلي کول، او د اوسني، ځواک او وخت د مستند معیارونو لکه د AWS پیرامیټر جدول پراساس اصلاح کول، جوړونکي کولی شي د لوړ کیفیت{5} لاسته راوړنې ولري. د فولادو ویلډونه چې د صنعت معیارونه پوره کوي.
د معیاري عملیاتي پروسیجرونو پلي کول، د منظم تجهیزاتو ساتنه او د کیفیت سخت تصدیق سره یوځای، ستاسو د ډاډ ترلاسه کولو کلیدي ده.ځای ویلډرپانګه اچونه په ټولو سټینلیس سټیل غوښتنلیکونو کې غوره فعالیت وړاندې کوي.
